空調監視制御システム(1)

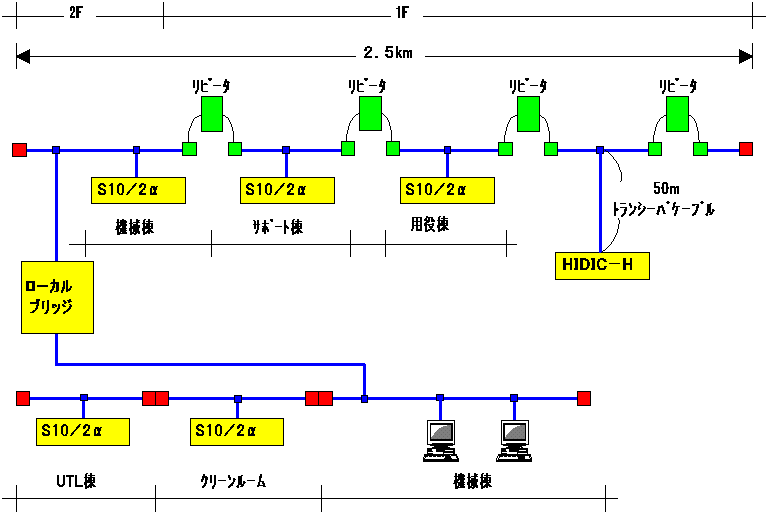

システムの概要
  1. 従来パッケージ型エアコンや、エアハンドリングユニット等の制御対象機器は、アナログ制御機器を使用し制御を行っていましたが、これをPLC(s10/2α)に置き換えてデジタル制御を行っています。
  2. プラント監視・制御パッケージソフトに、DDC制御パッケージと、Intellution FIXを用い、監視画面、制御ソフトを作成しています。尚、パッケージソフトの動作環境には日立のパソコンを用いています。
  3. PLC制御プログラムは、s10/2αのラダーシステムを使用して作成しています。

主な機能

  1. 監視

    各プラントデータベースをTAGとして管理し、画面などを用いて計測データの監視を行います。

  2. 制御

    ラダーシーケンスを用いパッケージ型エアコンや、エアハンドリングユニット等の制御を行います。
    尚、制御プログラムの起動/停止や、設定値の変更は、DDC制御画面より行います。

  3. データの保存

    計測データをMOに記録します。

  4. アラーム表示

    ●DMACS
    ・CRT画面メッセージ表示エリアへの出力
    ・対象となる機器や、計測値がフロー画面に表示してある場合、その機器や、計測
    値の図形、数値の色替えを行います。またアラーム発生個所と異なる画面を
    CRTに表示している場合、自動的にアラーム発生個所へ画面を展開します。
    ・プリンタへの印字を行います。

    ●パトライト
    ・アラームをその重要度により重故障、軽故障の2つに分け、重故障発生時は赤、
    軽故障発生時は黄色のパトライトを点灯し、ブザーを鳴らします。
